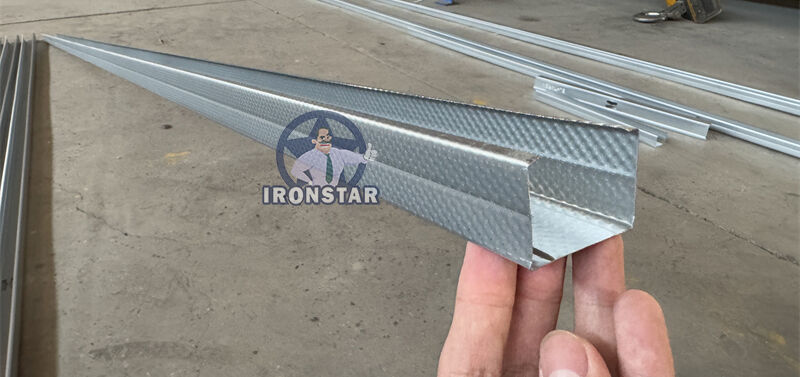

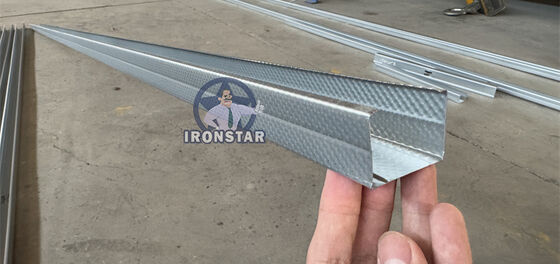

C-kanaal rolvormmachine populair in veel landen, gangbare dikte tussen 0,3-0,6 mm, gangbare snelheid 10-20 m/min, met servomotor kan snelheid oplopen tot 30-50 m/min, we verkopen veel van dergelijke machines aan Irak, Egypte, VAE, Chili, Zambia, etc.
C-stud rolvormmachine | Cd rolvormmachine | C-kanaal rolvormmachine

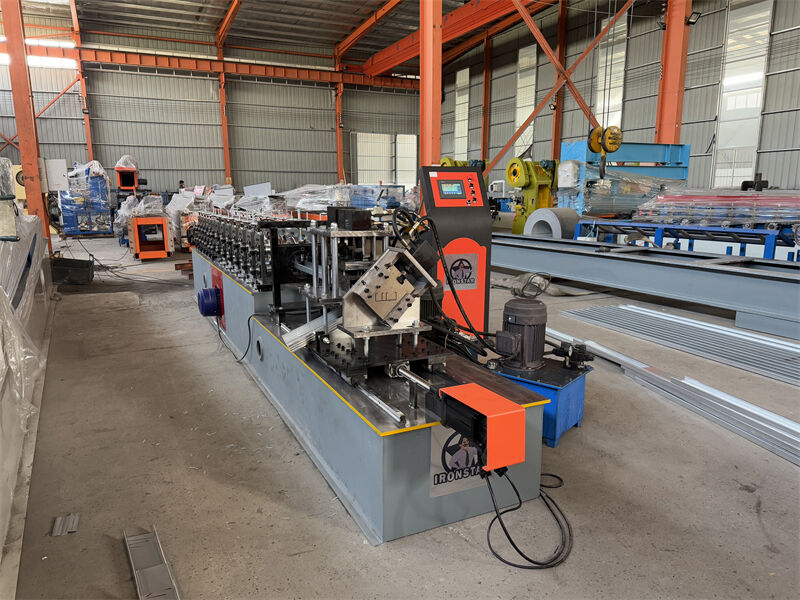

Ontroller - rolvormmachine - PLC-besturingskast - hydraulische snijder - Uitlooptafel
|
NEE |
Type |
Specificatie | |
|
1 |
Grondstof | Type | Gegalvaniseerd staal |
| Voedingsbreedte | Volgens tekening klant | ||
| Dikte | 0,85 mm | ||
|
2 |
Ontroller | Bediening | Handmatig |
| Gewichtscapaciteit | 3 Ton | ||
|
3 |

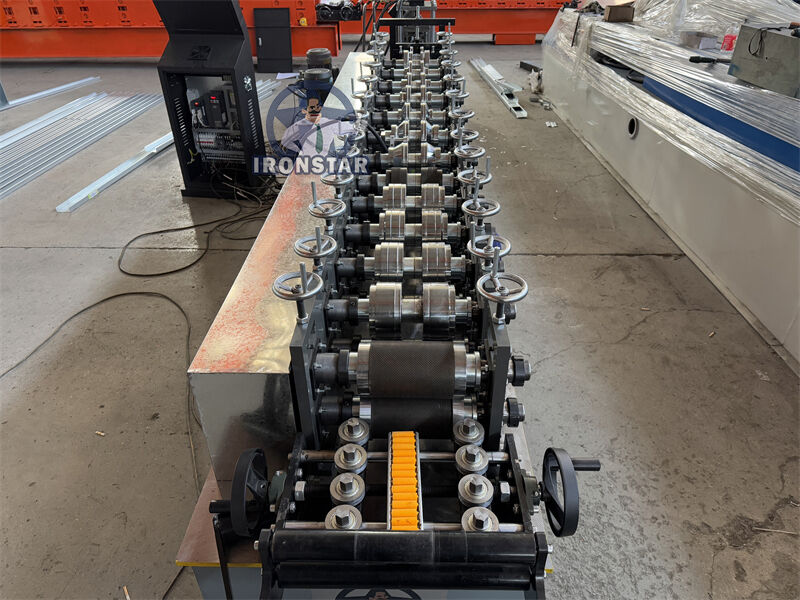

Hoofdlichaam | Rolstation | 12 rijen |
| Diameter van de as | 55 mm | ||
| Asmateriaal | 45# met 0,05 mm chroom | ||
| Rolmateriaal | 45# met 0,05 mm chroom | ||
| Frame | Stalen plaatlassen | ||
| Framedikte | 16 mm | ||
| Machineafmetingen | Ongeveer 5,5*0,8*1 m | ||
| Machinegewicht | Ongeveer 1,8 ton | ||
| Machinekleur | Naar wens van de klant | ||
| Bediening | Hydraulisch automatisch | ||
| Werksnelheid | Gangbare snelheid 30-50 m/min | ||
| 4 | Snijder | Hardheid | 50-65 HRC |
| Snijtolerantie | ± 1 mm | ||
| Materiaal | Cr 12 | ||
| Bedienen | Hydraulisch snijden | ||
| 5 | Vermogen | Aandrijfwijze | Ketting 1 inch |
| Hoofdmotor | 4 KW | ||
| Pompmotor voor snijder | 4 KW | ||
| Spanning | 380V/50HZ, 3 fasen of naar wens van de klant | ||
|
6 |
Besturingskast | Elektrische kast | PLC-besturingssysteem, inverter |
| Scherm | Aanraakscherm | ||
| PLC-merk | Delta made in Taiwan | ||
| Inverter merk | Delta made in Taiwan of SAJ | ||
| Taal | Chinees en Engels of naar wens van de klant | ||
| 7 | Stapelunit | Bediening | Handmatig |
| Lengte | 2-3 m | ||
Wordt gebruikt om de staalrol te plaatsen en af te wikkelen, zodat deze stabiel werkt
Laadvermogen: 3 ton
Spoel binnendiameter: 470-530 mm
Werktype: Handmatige bediening
Kleur: Naar wens van de klant
Rolmateriaal: 45# staal met 0,05 mm chroom
rol oppervlakken gepolijst, harde plating behandeling
Gepolijste oppervlakken en warmtebehandeling van mallen kunnen het oppervlak van de vormplaat glad houden en niet gemakkelijk worden gemarkeerd bij het stampen
Het maakt gebruik van hydraulische aandrijving en automatische positionering om de afmetingen te bepalen en de doelproducten te snijden.
Materiaal van messen: Cr12, blusbehandeling
Plaats de grondstof (stalen plaat) door de baan om te produceren en te verwerken
Het kan ervoor zorgen dat de spoel recht loopt en de uitgaande producten netjes en parallel zijn
Embossrol met reliëfplekken op het product
Het kan op maat gemaakte embossrollen maken met het patroon van de klant
Ponsmal geplaatst op de machine vóór de snijder

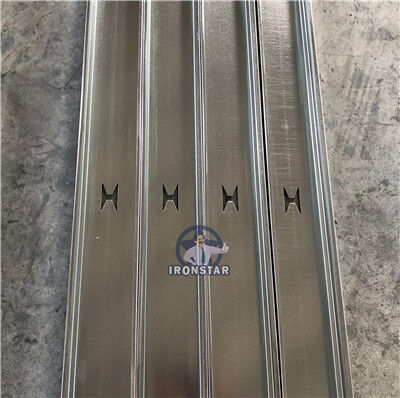

Het kan gaten ponsen naar wens van de klant, gangbare klanten kiezen H-gat of rond gat
Gaten moeten op een plat oppervlak worden geponst, gebruikelijk bij verschillende producten, de lokale positie is niet hetzelfde
Ponsmal geplaatst op de machine vóór de snijder
Het kan logo's ponsen naar wens van de klant, logo kan een digitaal nummer of foto zijn
Logo moet op een plat oppervlak worden geponst, gebruikelijk bij verschillende producten, de lokale positie is niet hetzelfde
DETAL PLC-besturingssysteem
De lengte van het doelstuk is instelbaar en digitaal
Twee bedieningsmodi: automatisch en handmatig
Knop indrukken en scherm aanraken, eenvoudig te bedienen
Taal: Chinees en Engels of naar wens van de klant
Hydraulische olie in de hydraulische olietank
Pompmotor drijft de snijder aan
Motorvermogen: 3KW
Hydraulische olie: 46# Olie
Vulcapaciteit: olie 3/4 van de bakcapaciteit
Oliedruk: 8-10 MPa
Lengte: Gangbaar 2-3 m
Bediening: Handmatig werk
Gebruikt om de afgewerkte stukken te verzamelen
Ondersteuningsrol om stukken over te brengen
Gemakkelijk voor panelen om met vorkheftrucks te worden weggehaald
1). Verpakkingsmethode: Naakt, de verkoper moet garanderen dat de apparatuur vochtbestendig, corrosiebestendig is en niet beschadigd raakt tijdens transport.
2). Betalingstermijn: 30% van de totale contractwaarde betaald door T/T, laatste 70% betaald door T/T na inspectie door de koper in de fabriek van de verkoper vóór levering.
3). Levertijd: De verkoper garandeert dat de apparatuur klaar is voor verzending binnen40 werkdagen na ontvangst van de aanbetaling van de koper.
4). Service: We kunnen een technicus naar uw land sturen om de machine te repareren als u dat nodig heeft. De koper moet betalen voor alle kosten, inclusief: visum, retourtickets, accommodatie, salaris van USD 120 per dag.
5). Garantie: 36 maanden Tijdens de garantie zijn de vervangbare onderdelen gratis, maar de kopers moeten betalen voor de verzendkosten.
6). Pakket: Eén complete uitrusting heeft een 20 voet container nodig om te bevatten.
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
